11 - Micro:bit - oživení a sestavení programu

CO JE MICRO:BIT?

Micro:bit je open-source vývojový kit vyvinutý ve Velké Británii za podpory BBC určený primárně pro výuku informačních technologií.

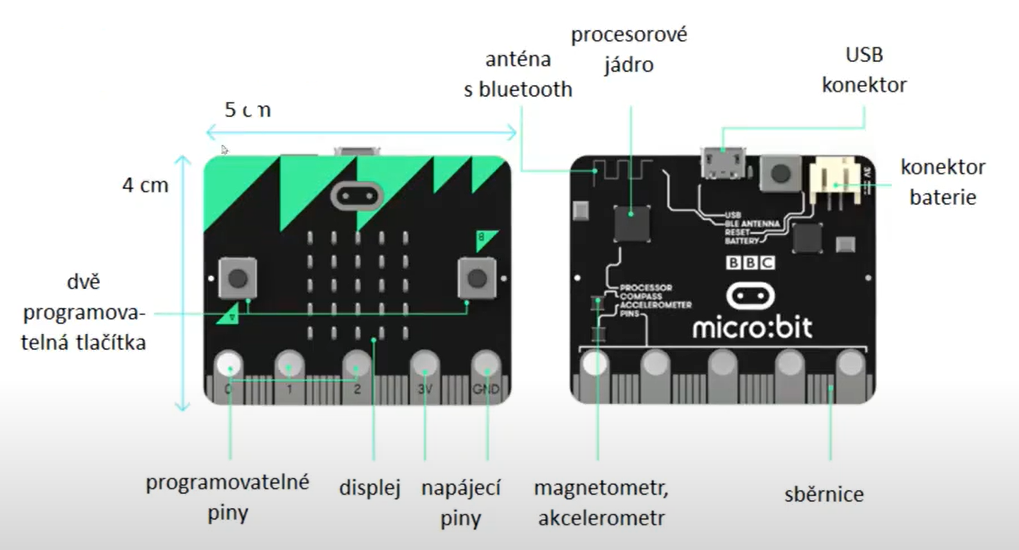

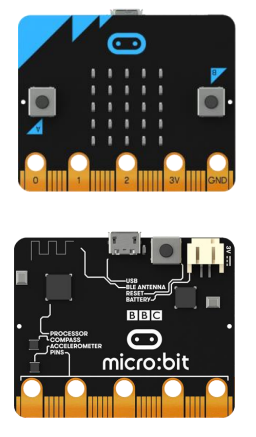

Micro:bit obsahuje:

• 5x5 matici LED diod
• dvě programovatelná tlačítka (označení A a B)
• kompas
• tříosý akcelerometr (gyroskop)
• 17 GPIO pinů, z nich 3 snadno přístupné pomocí např. krokodýlových kabelů

Dále umožňuje:

• zjišťovat intenzitu osvětlení, magnetického pole a teplotu
• komunikaci pomocí Bluetooth  přímou komunikaci pomocí rádia
• připojení sluchátek či reproduktoru

Micro:bit je možné programovat pomocí několika programovacích jazyků - Microsoft MakeCode (grafický jazyk podobný Scratchi) JavaScript a MicroPython.

Mezi MakeCode a JavaScriptem nebo Pythonem lze při programování přepínat a kombinovat je, na druhou stranu je nutné být online.

Co budete potřebovat?

1. BBC Micro:Bit pro žáka nebo skupinu
2. USB kabel pro propojení Micro:bita s PC (popřípadě můžete použít bluetooth technologiii)
3. Program MakeCode - pracujeme na www stránkách https://makecode.microbit.org/

Jak zapojit Microbit k PC?

K propojení PC a Microbitu můžeme použít:

1. kabel USB - rychlé a přímé propojení
2. Bluetooth technologie - složitější postup - nebudeme zatím používat

Po propojení Microbitu a PC dojde k načtení Microbitu v PC jako další zařízení - podobné jako při zapojení USB Flash disku, nebo USB zařízení - fotoaparát, tiskárna a jiné.

Zobrazí se paměť Microbitu - je to "složka" s obsahem. Do této složky se nahrávají vytvořené prográmky ve formátu .hex



Krátké seznámení - možnosti použití - video

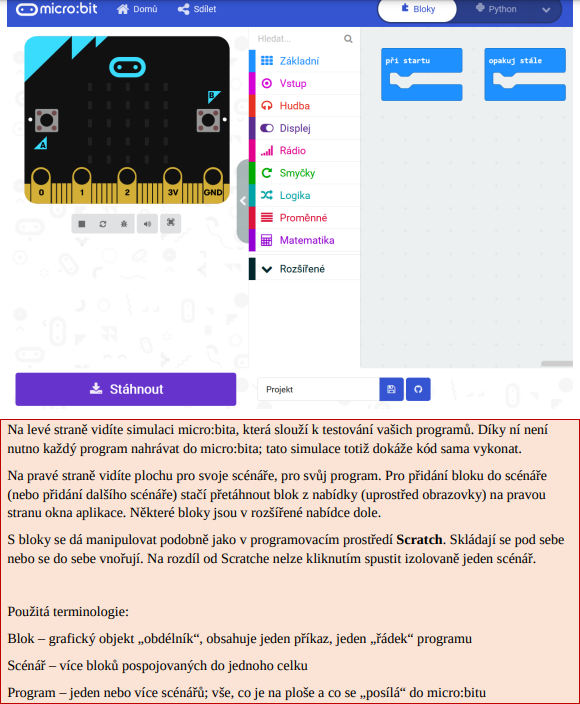

Programovací prostředí MakeCode

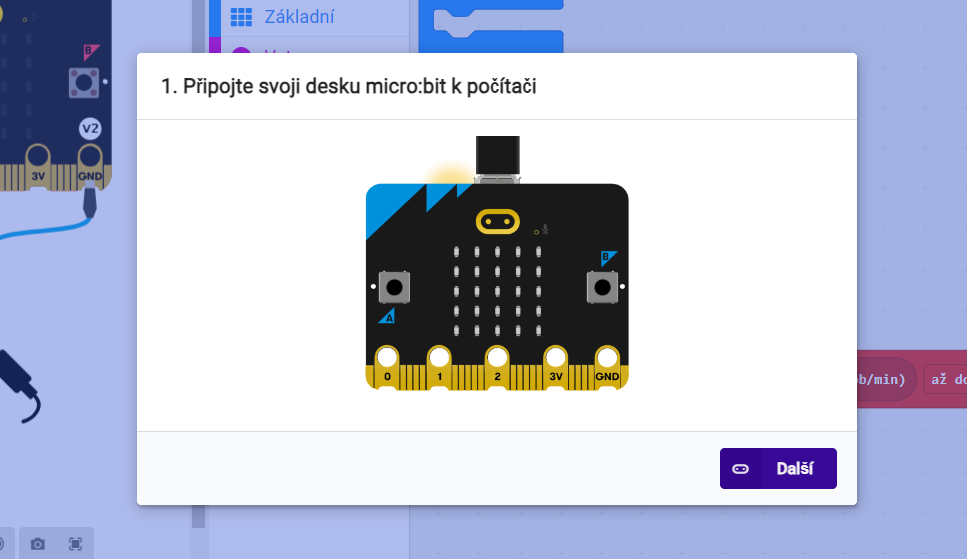

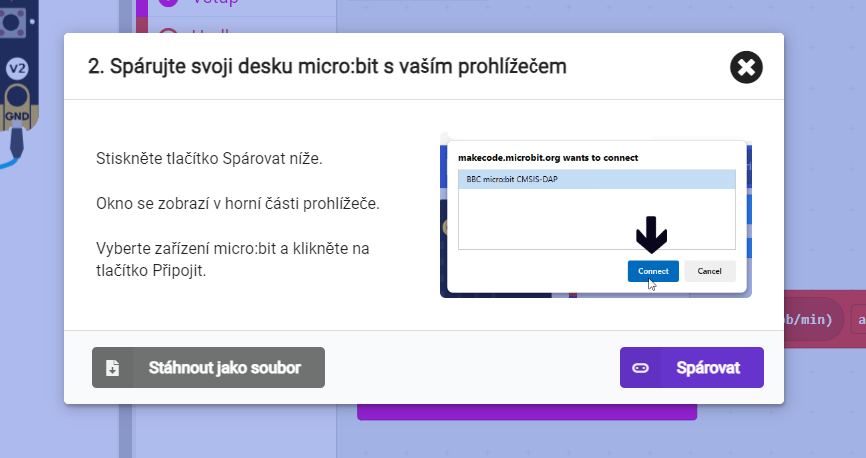

• Je nutné po připojení Microbita spárovat s PC pomocí průvodce.
• Po každém programování je nutné program stáhnout právě do Microbita tlačítkem  stáhnout ve formátu .hex.



Pak by již měla deska Microbit fungovat tak, jak jste naprogramovali. Vyzkoušejte v bádání.

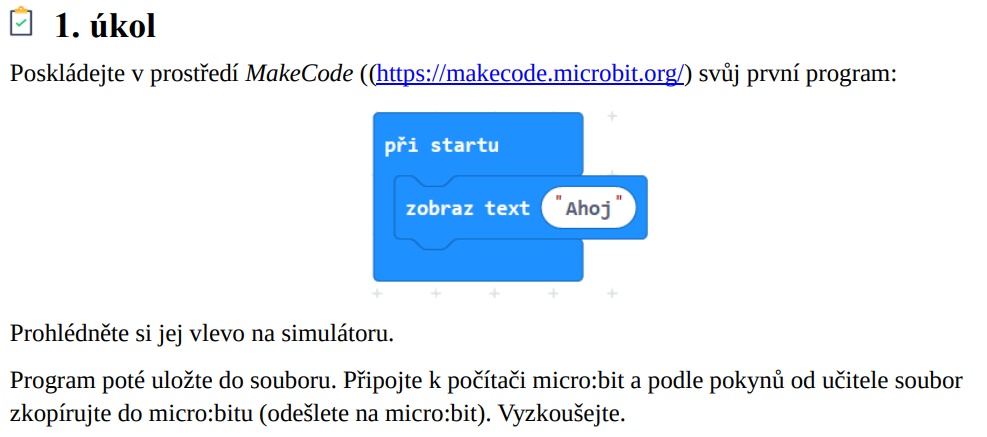

Bádání 1 - Výpis na displej - MakeCode

Pamatuj, že nelze používat české znaky při práci - písmena ě, š, č, ř, ž, ý, á, í, é nelze zobrazit na displeji.



Kontrolní otázky :

Dojde k zobrazení textu na displeji - 1x, nebo více krát?

Co písmenka na displeji dělají?

Kde se můžeme s touto technologií potkat?







Nápověda 2







Kontrolní otázky :

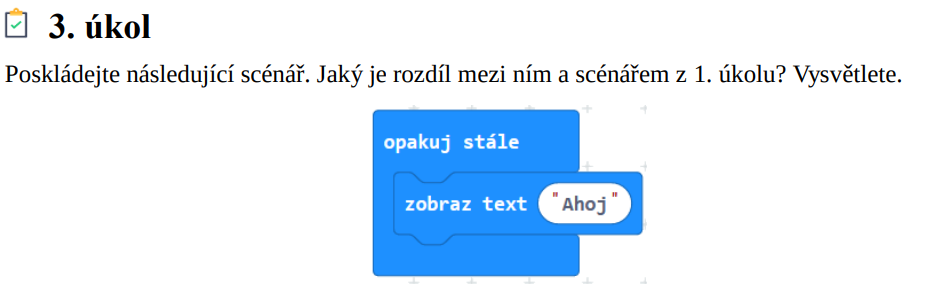

Jaký je rozdíl mezi příkazem "při startu" a "opakuj stále" ? - vysvětli jak se písmenka chovají.





Zamysli se - Je pouze jedno řešení ?

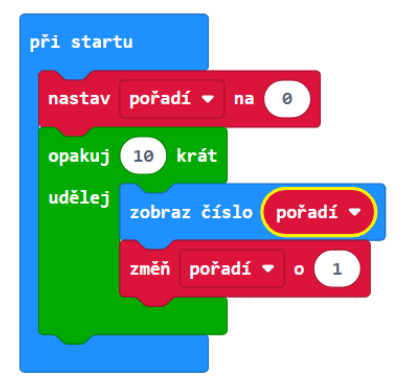

Nápověda 4a

Nápověda 4b

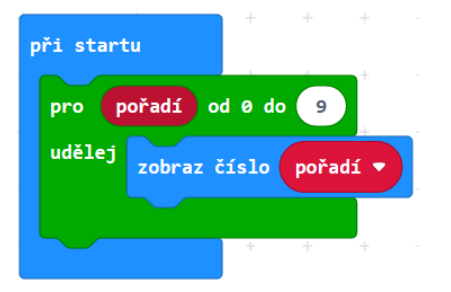

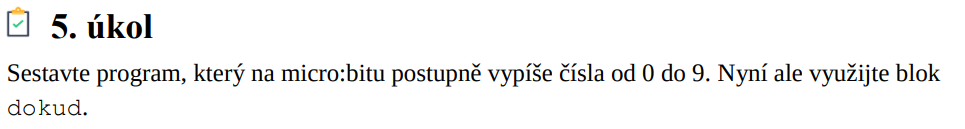

Nápověda 5



To byla jen ukázka a základní seznámení s Micro:Bitem. V Dalších bádáních příští hodinu budeme ovládat LED displej a použijeme i tlačítka a různé další funkce programovatelné destičky.



Opakování
